泵防爆(Ex)封堵件的結構要求

作者：來源：發布時間：2023-11-27

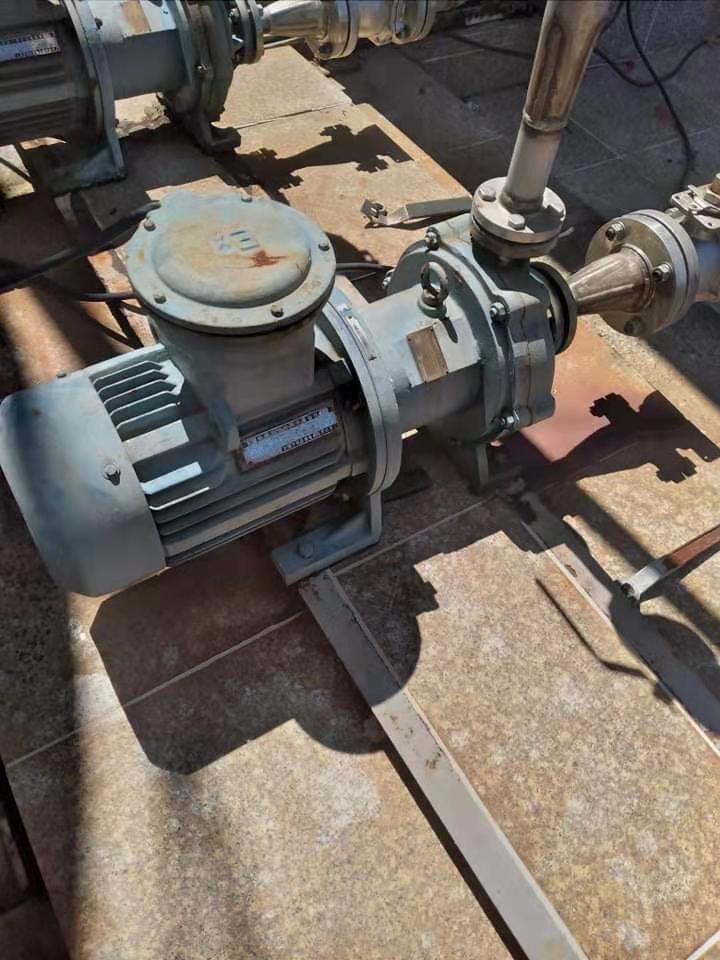

泵電機隔爆外殼引入裝置包括電纜引入裝置、導管密封裝置、插頭和插座和電纜連接器、Ex封堵件、Ex螺紋式管接頭和絕緣套管，隨著2021版GB/T3836標準的正式發布，GB/T 3836.2-2021中豐富了對Ex封堵件的要求.
1、GB 3836.2-2010第11條為“緊固件、相關的孔和封堵件”，GB/T 3836.2-2021中11條去掉了封堵件，在13.8條中單獨規定了封堵件要求，并將封堵件的結構要求列在了C2.3.1條。
2、GB/T 3836.2-2021的附錄C.2.3按其結構特點將封堵件分為公制Ex封堵件、NPT Ex封堵件和非螺紋Ex封堵件明確了要求，具體內容如下：

公制Ex封堵件為了通過保持封堵件外表面盡可能靠近外殼，解決外殼引入孔的問題，應符合以下要求：
a.應具有凸緣或空刀以防止Ex封堵件完全穿過外殼，當有凸緣時，其直徑和厚度應防止用上述所允許的方法之外的方法拆卸;
b.螺紋應符合隔爆接合面(C.2.2)中的相應要求。
NPT Ex封堵件應符合以下要求：
a.應無凸緣;
b.螺紋類型應符合ANSI/ASME B1.20.1標準錐管螺紋(NPT)的要求;
c.應有用于工具的凹槽;
d.有效螺紋長度不應小于尺寸“L2”。
非螺紋Ex封堵件(僅Ⅰ類)
僅對于Ⅰ類設備，光孔(非螺紋孔)封堵件應符合GB/T3836.2-2021中C.2.2.2和C.2.3.1的要求。
注意事項
封堵件不應與螺紋式管接頭一起使用。
NPT螺紋的封堵件不應設計成有凸緣結構。
